以下是关于直线度测量仪款式和类型的专业分类及技术详解：
一、按测量方式分类

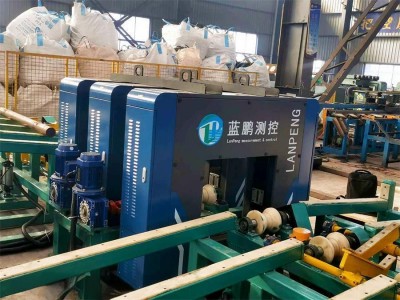

在线直线度测量仪
1.型号示例：ZG06-DG70型
2.技术参数：
1.测量范围：棒材直径50～140mm
2.精度：≤±0.5mm
3.频率：500Hz
4.环境适应性：-20～50℃（湿度≤85%RH）
5.功能：同步输出每米直线度、外径、椭圆度数据
3.应用场景：金属棒材、管材的实时生产线检测。
离线直线度测量仪
1.特点：需人工上料，适用于实验室或抽检场景，精度可达±0.1μm级（如瑞士RAYTEC型号）。
二、按技术原理分类
光电同步测量型
1.原理：通过3组测径仪拟合直线（如圆棒检测），计算各截面偏移量。
2.优势：实时性强，适用于运动棒材（如圆钢生产线），检测效率提升40%。
激光基准型
1.代表产品：管材激光直线度测量仪GV-15
2.功能：
1.支持X/Y双向偏移量捕捉（分辨率0.1μm）
2.数据算法：最小二乘法直线拟合或自定义2点基准
自准直光学型
1.结构：平行光管+准直望远镜组合，通过分光镜与反射光路分析偏差。
2.应用：精密机床导轨检测（如HYRS-5电子数显仪，2025年新款）。
三、特殊应用类型
内孔直线度检测仪
1.原理：以激光束为参照，测量圆管内孔弯曲方向及偏移量。
复合功能型
1.示例：蓝鹏智能测径仪集成直线度与直径检测，新增自检、温控等模块，适配钢铁行业高温环境。
三、行业定制化方案
石油管生产线：在线测量仪可同步分析管道边缘位置，输出米直线度报告。
圆钢生产：推荐光电在线型（三测头布局），数据实时性优于离线设备。
技术参数对比表
类型 精度范围 适用场景 核心优势
光电在线型（如ZG06-DG70） ±0.5mm 高温轧制生产线 500Hz高频采样
激光基准型（GV-15） 0.1μm分辨率 大型工件/机床校准 双轴数据可视化
自准直光学型 0.02mm 钢轨焊补评估 非接触式测量+图形化报
